Платформа

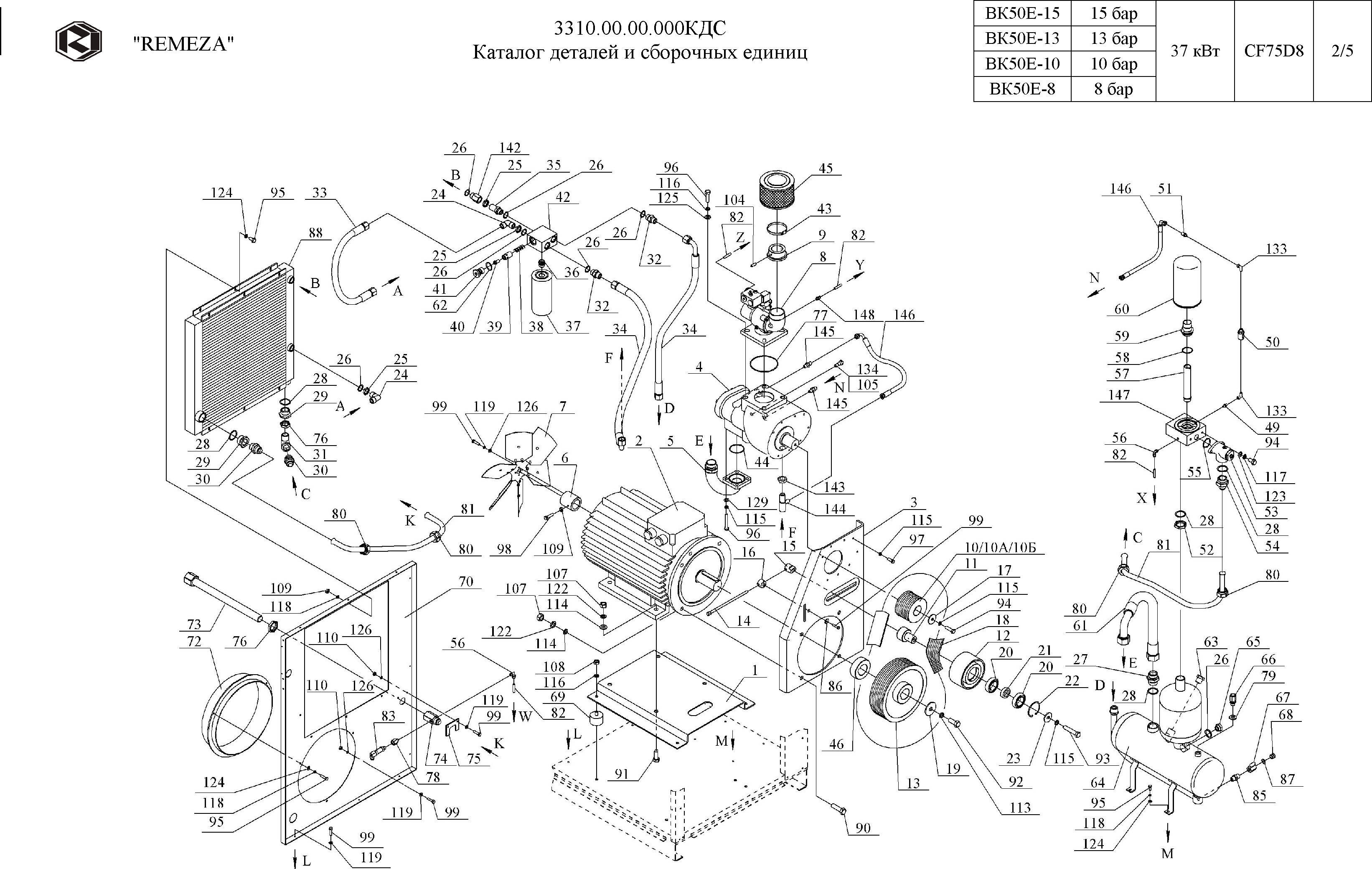

Внешняя схема:
.jpg)
| № на деталировке |
Артикул | Описание | Цена | Количество | |
|---|---|---|---|---|---|
| 1 | 3304.00.30.101 | Платформа | по запросу | - | |
| 2 | 4043403704 | Электродвигатель 1LG4207-2AA66-Z | по запросу | - | |
| 3 | 3310.00.30.001 | Плита | по запросу | - | |
| 4 | 4031000070 | Компрессорный винтовой блок GHH-RAND CF75D8 | по запросу | - | |
| 5 | 3310.00.34.000 | Отвод в сборе | по запросу | - | |
| 6 | 3305.00.33.002 | Ступица вентилятора | по запросу | - | |
| 7 | 3304.00.33.010 | Крыльчатка в сборе | по запросу | - | |
| 8 | 4180100600 | Всасывающий клапан R40/ЕT 230V. | по запросу | - | |
| 9 | 3310.00.00.011 | Переходник | по запросу | - | |
| 10 | 3310.00.30.002-01 | Шкив ведомый (8 бар) | по запросу | - | |
| 10 | 3310.00.30.002 | Шкив ведомый (10 бар) | по запросу | - | |
| 10 | 3310.00.30.002-02 | Шкив ведомый (13/15 бар) | по запросу | - | |
| 11 | 3304.00.30.403 | Ось | по запросу | - | |
| 12 | 3304.00.30.401 | Ролик | по запросу | - | |
| 13 | 3304.00.30.301 | Шкив ведущий (8/10/13/15 бар) | по запросу | - | |
| 13 | по запросу | - | |||
| 14 | 3304.00.30.004 | Винт | по запросу | - | |
| 15 | 3304.00.30.005 | Ползун | по запросу | - | |
| 16 | 3304.00.30.003 | Упор | по запросу | - | |
| 17 | 3310.00.30.006 | Шайба | по запросу | - | |
| 18 | 4303136103 | Ремень поликлиновой POLY-VL-1562-16 | по запросу | - | |
| 19 | 3304.00.30.007 | Шайба | по запросу | - | |
| 20 | 4310100201 | Подшипник 6207-2RS1/C3 | по запросу | - | |
| 21 | 3304.00.30.402 | Втулка распорная | по запросу | - | |
| 22 | 4434107200 | Кольцо стопорное В72 ГОСТ 13943 | по запросу | - | |
| 23 | 3304.00.30.006-01 | Шайба | по запросу | - | |
| 24 | 3304.00.77.000 | Угольник 3/4"х 3/4" | по запросу | - | |
| 25 | 3304.00.00.088-Э | Гайка 3/4" | по запросу | - | |
| 26 | 4400301004 | Шайба медная 3/4" | по запросу | - | |
| 27 | 3304.00.00.014 | Переходник 1 1/4" х 1 1/4" | по запросу | - | |
| 28 | 7000.13.00.001-06 | Прокладка | по запросу | - | |
| 29 | 3304.00.00.988-Э | Переходник 1 1/4" х 1" | по запросу | - | |
| 30 | 3304.00.00.027 | Переходник 1" х 1" | по запросу | - | |
| 31 | 4150206000 | Угольник L-M-F-1" | по запросу | - | |
| 32 | 3304.00.00.077 | Переходник 3/4" х 3/4" | по запросу | - | |
| 33 | 4195041002 | Рукав РВД20.EQU. 3/4".550.60 | по запросу | - | |
| 34 | 4195042001 | Рукав РВД20. EQU. 3/4".850.60.0-90 | по запросу | - | |
| 35 | 3304.00.00.164-Э | Переходник 3/4" х 3/4" | по запросу | - | |
| 36 | 3304.00.35.106 | Переходник 3/4" х 1-12UNF | по запросу | - | |
| 37 | 4052407003 | Фильтр масляный | по запросу | - | |
| 38 | 4202071022 | Пружина | по запросу | - | |
| 39 | 3304.00.35.104 | Вставка | по запросу | - | |
| 40 | 4202071012 | Клапан термостата 71 V | по запросу | - | |
| 41 | 3304.00.35.103 | Пробка | по запросу | - | |
| 42 | 3304.00.35.101 | Корпус термостата | по запросу | - | |
| 43 | 4341009000 | Хомут 70-90 | по запросу | - | |
| 44 | 4272001500 | Кольцо резиновое 075-081-36-2-4 ГОСТ 9833 | по запросу | - | |
| 45 | 4092100500 | Фильтр воздушный | по запросу | - | |
| 46 | 3310.00.30.302 | Втулка | по запросу | - | |
| 47 | по запросу | - | |||
| 48 | по запросу | - | |||
| 49 | 3304.00.00.023 | Переходник 1/8" х 1/8" | по запросу | - | |
| 50 | 4210001200 | Визуализатор возврата масла 1,2 мм. | по запросу | - | |
| 51 | 3310.00.00.025 | Переходник 1/4" х 1/8" | по запросу | - | |
| 52 | 3304.00.00.017 | Контргайка 1 1/4" | по запросу | - | |
| 53 | 4261100602 | Клапан минимального давления G35F с кольцом поз. 55 | по запросу | - | |
| 54 | 3304.00.00.182 | Переходник 1" х 1 1/4" | по запросу | - | |
| 55 | Кольцо 042-048-30-2-4 ГОСТ 9833 | по запросу | - | ||
| 56 | 4170600600 | Соединение A-L-6-1/8"-ПВ | по запросу | - | |
| 57 | 3310.00.37.002 | Воздухопровод | по запросу | - | |
| 58 | 4272000500 | Кольцо 041-045-25-2-4 ГОСТ 9833 | по запросу | - | |
| 59 | 3310.00.37.003 | Переходник М42х1,5 х М39х1,5 | по запросу | - | |
| 60 | 4060200600 | Фильтр-маслоотделитель | по запросу | - | |
| 61 | 4197062001 | Рукав РВД32. EQU. 1 1/4".620.60.0-90 | по запросу | - | |
| 62 | 4272000300 | Кольцо 030-036-36-2-4 ГОСТ 9833 | по запросу | - | |
| 63 | 4151505301 | Заглушка 3/4" | по запросу | - | |
| 64 | 3304.00.40.000-03 | Маслосборник | по запросу | - | |
| 65 | 4220161510 | Маслоуказатель 3/4" | по запросу | - | |
| 66 | 4251160202 | Клапан предохранительный 16 бар, 3/8" | по запросу | - | |
| 67 | 4111224000 | Кран шаровый 1/2" | по запросу | - | |
| 68 | 4151504301 | Заглушка 1/2" | по запросу | - | |
| 69 | 4290604000 | Виброопора 2М6040 | по запросу | - | |
| 70 | 3304.00.10.005 | Стенка внутренняя | по запросу | - | |
| 71 | 3304.00.21.000 | Патрубок воздуховода | по запросу | - | |
| 72 | 3304.00.10.400 | Диффузор | по запросу | - | |
| 73 | 3304.00.29.000 | Воздухопровод | по запросу | - | |
| 74 | 3304.00.00.084 | Наконечник 1" х 1" | по запросу | - | |
| 75 | 3304.00.00.192 | Пластина | по запросу | - | |
| 76 | 3304.00.00.088 | Контргайка 1" | по запросу | - | |
| 77 | Кольцо 107-113-30-2-4 ГОСТ 9833 | по запросу | - | ||
| 78 | 3304.00.00.049 | Переходник 1/8" х 1/4" | по запросу | - | |
| 79 | 7000.13.00.001-02 | Прокладка | по запросу | - | |
| 80 | 7000.07.00.001-04 | Гайка | по запросу | - | |
| 81 | Труба ДКРХМ 22х1 НД М2 ГОСТ 617 | по запросу | - | ||
| 82 | Трубка "Rilsan" 6 мм. | по запросу | - | ||
| 83 | 4936001573 | Датчик давления РА-21МС/80352.33.15,0 | по запросу | - | |
| 84 | 3304.00.23.002 | Гайка 1/8" | по запросу | - | |
| 85 | 3307.00.04.001-05 | Переходник | по запросу | - | |
| 86 | 3304.00.30.009 | Шайба | по запросу | - | |
| 87 | 4400301003 | Шайба медная 1/2" | по запросу | - | |
| 88 | 4100103700 | Радиатор | по запросу | - | |
| 89 | по запросу | - | |||
| 90 | Болт М18-6gх50.58.А.019 ГОСТ 7805 | по запросу | - | ||
| 91 | Болт М18-6gх60.58.А.019 ГОСТ 7805 | по запросу | - | ||
| 92 | Болт М20-6gх50.58.А.019 ГОСТ 7805 | по запросу | - | ||
| 93 | Болт М16-6gх100.58.А.019 ГОСТ 7805 | по запросу | - | ||
| 94 | Болт М10-6gх30.58.А.019 ГОСТ 7805 | по запросу | - | ||
| 95 | Болт М8-6gх20.58.А.019 ГОСТ 7805 | по запросу | - | ||
| 96 | Болт М16-6gх40.58.А.019 ГОСТ 7805 | по запросу | - | ||
| 97 | Болт М8-6gх25.58.А.019 ГОСТ 7805 | по запросу | - | ||
| 98 | Винт В.М8-6gх30.14Н.019 ГОСТ 1481 | по запросу | - | ||
| 99 | Болт М6-6gх16.58.А.019 ГОСТ 7805 | по запросу | - | ||
| 100 | Болт М6-6gх25.58.А.019 ГОСТ 7805 | по запросу | - | ||
| 101 | Болт М5-6gх25.58.А.019 ГОСТ 7805 | по запросу | - | ||
| 102 | по запросу | - | |||
| 103 | Винт М4-6gх10.58.А.019 ГОСТ 1491 | по запросу | - |

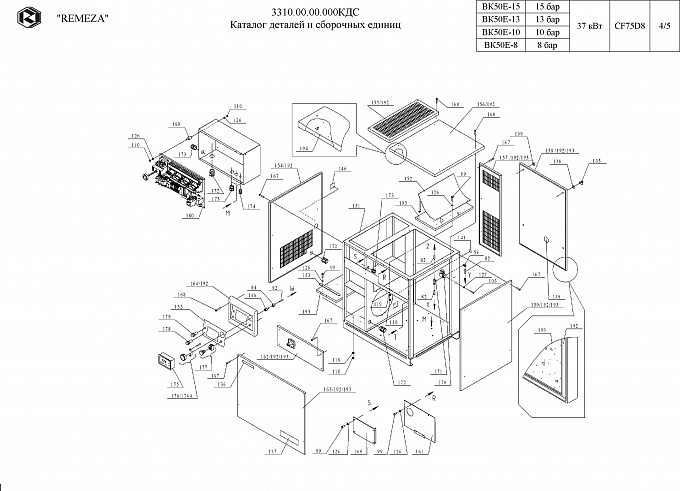

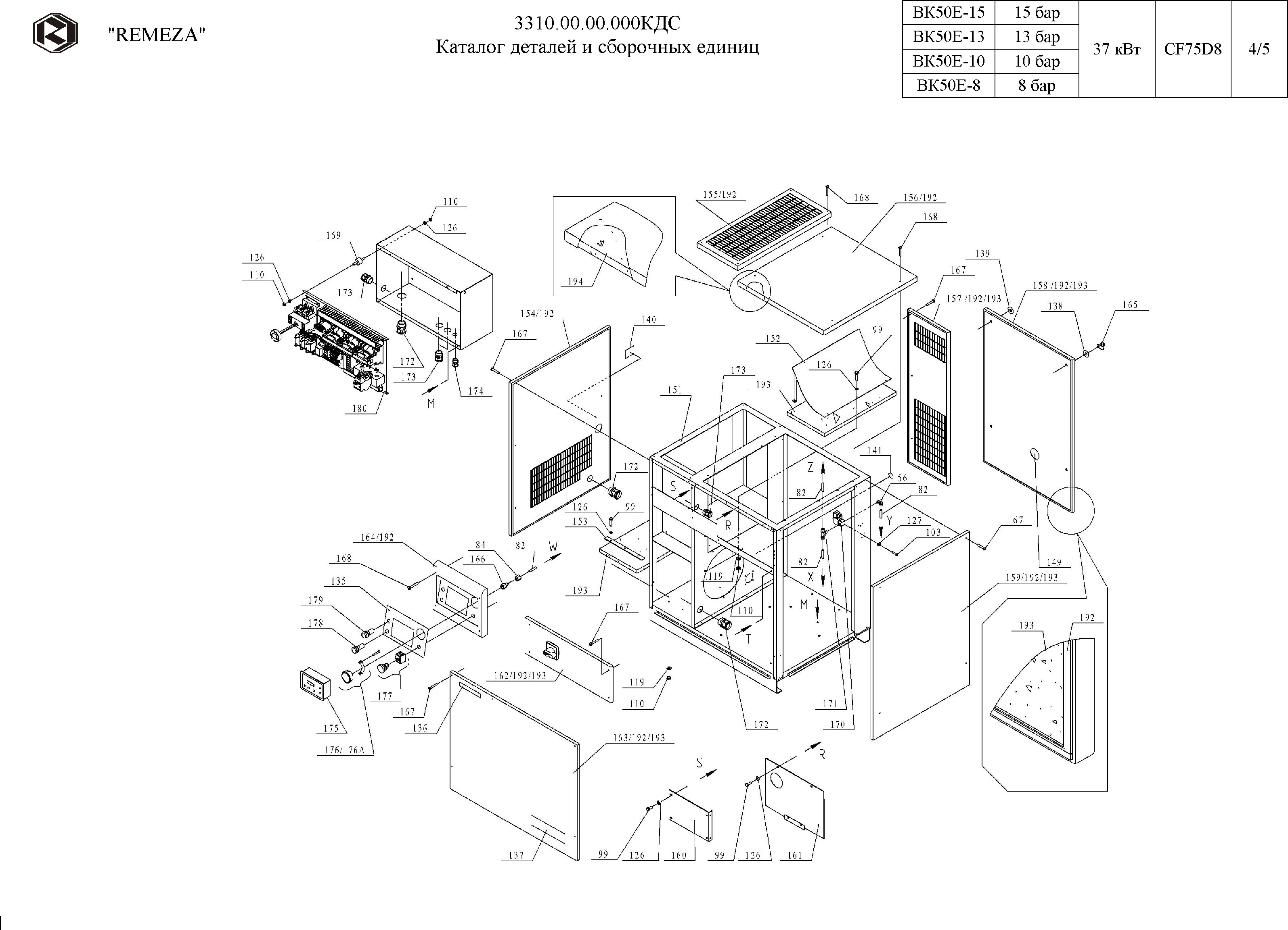

Внутренняя схема:
.jpg)
| № на деталировке |
Артикул | Описание | Цена | Количество | |
|---|---|---|---|---|---|
| 104 | Винт М6-6gх10.14Н.А.04 ГОСТ 1481 | по запросу | - | ||
| 105 | Винт М4-6gх6.58.016 ГОСТ 14473 | по запросу | - | ||
| 106 | по запросу | - | |||
| 107 | Гайка М18-6Н.5.А.019 ГОСТ 5927 | по запросу | - | ||
| 108 | Гайка М10-6Н.5.А.019 ГОСТ 5927 | по запросу | - | ||
| 109 | Гайка М8-6Н.5.А.019 ГОСТ 5927 | по запросу | - | ||
| 110 | Гайка М6-6Н.5.А.019 ГОСТ 5927 | по запросу | - | ||
| 111 | по запросу | - | |||
| 112 | по запросу | - | |||
| 113 | Шайба 20.65Г.019 ГОСТ 6402 | по запросу | - | ||
| 114 | Шайба 18.65Г.019 ГОСТ 6402 | по запросу | - | ||
| 115 | Шайба 16.65Г.019 ГОСТ 6402 | по запросу | - | ||
| 116 | Шайба 12.65Г.019 ГОСТ 6402 | по запросу | - | ||
| 117 | Шайба 10.65Г.019 ГОСТ 6402 | по запросу | - | ||
| 118 | Шайба 8.65Г.019 ГОСТ 6402 | по запросу | - | ||
| 119 | Шайба 6.65Г.019 ГОСТ 6402 | по запросу | - | ||
| 120 | Шайба 5.65Г.019 ГОСТ 6402 | по запросу | - | ||
| 121 | по запросу | - | |||
| 122 | Шайба А.18.01.10кп.019 ГОСТ 11371 | по запросу | - | ||
| 123 | Шайба А.10.01.10кп.019 ГОСТ 11371 | по запросу | - | ||
| 124 | Шайба А.8.01.10кп.019 ГОСТ 11371 | по запросу | - | ||
| 125 | Шайба А.12.01.10кп.019 ГОСТ 11371 | по запросу | - | ||
| 126 | Шайба А.6.01.10кп.019 ГОСТ 11371 | по запросу | - | ||
| 127 | Шайба А.3.01.10кп.019 ГОСТ 11371 | по запросу | - | ||
| 128 | Шайба А.5.01.10кп.019 ГОСТ 11371 | по запросу | - | ||
| 129 | Шайба А.16.01.10кп.019 ГОСТ 11371 | по запросу | - | ||
| 130 | по запросу | - | |||
| 131 | по запросу | - | |||
| 132 | по запросу | - | |||
| 133 | 4150201000 | Угольник L-M-F-1/8" | по запросу | - | |
| 134 | ВК100.00.00.014 | Корпус термодатчика | по запросу | - | |
| 135 | 4381000900 | Наклейка на панель управления | по запросу | - | |
| 136 | 4381000100 | Этикетка | по запросу | - | |
| 137 | 4381000400 | Этикетка | по запросу | - | |
| 138 | 4381000700 | Наклейка на замок левый | по запросу | - | |
| 139 | 4381000800 | Наклейка на замок правый | по запросу | - | |
| 140 | 4382000800 | Табличка | по запросу | - | |
| 141 | 4381002100 | Знак заземления 10 | по запросу | - | |
| 142 | 3301.00.00.009 | Переходник 3/4" х 3/4" | по запросу | - | |
| 143 | 3110.00.78.001 | Гайка М22х1,5 | по запросу | - | |
| 144 | 3110.00.78.100 | Тройник | по запросу | - | |
| 145 | Штуцер М12х1,5 х 1/4" | по запросу | - | ||
| 146 | 4190012001 | Рукав РВД6. EQU.1/4".400.60°.0°-90° | по запросу | - | |
| 147 | 3310.00.37.001 | Корпус маслоотделителя | по запросу | - | |
| 148 | 4170000600 | Соединение A-I-1/8" | по запросу | - | |
| 149 | 3304.00.14.002 | Стекло | по запросу | - | |
| 150 | по запросу | - | |||
| 151 | 3304.00.10.000 | Каркас | по запросу | - | |
| 152 | 3304.00.10.500 | Отбойник в сборе | по запросу | - | |
| 153 | 3304.00.00.191 | Пластина | по запросу | - | |
| 154 | 3310.00.16.000 | Обшивка боковая левая | по запросу | - | |
| 155 | 3304.00.18.000 | Крышка левая | по запросу | - | |
| 156 | 3304.00.17.000 | Крышка правая | по запросу | - | |
| 157 | 3310.00.15.000 | Обшивка задняя левая | по запросу | - | |
| 158 | 3304.00.14.000 | Обшивка задняя правая | по запросу | - | |
| 159 | 3304.00.13.000 | Обшивка боковая правая | по запросу | - | |
| 160 | 3304.00.10.011 | Крышка | по запросу | - | |
| 161 | 3304.00.19.000 | Пластина в сборе | по запросу | - | |
| 162 | 3304.00.12.000 | Обшивка передняя верхняя | по запросу | - | |
| 163 | 3304.00.11.000 | Обшивка передняя | по запросу | - | |
| 164 | 3304.00.20.000 | Панель управления | по запросу | - | |
| 165 | 3304.00.14.100 | Защелка | по запросу | - | |
| 166 | 3301.00.00.011 | Наконечник | по запросу | - | |
| 167 | 3304.00.00.163 | Винт | по запросу | - | |
| 168 | 3304.00.00.163-01 | Винт | по запросу | - | |
| 169 | 4290201500 | Виброопора 2М2015 | по запросу | - | |
| 170 | 4982172202 | Клапан эл/магн. "Сброс" | по запросу | - | |
| 171 | 4171000600 | Соединение А-Т-6-1/8"-ПВ | по запросу | - | |
| 172 | 4881365480 | Кабельный ввод Pg 36 | по запросу | - | |
| 173 | 4881295480 | Кабельный ввод Pg 21 | по запросу | - | |
| 174 | 4881135480 | Кабельный ввод Pg 16 | по запросу | - | |
| 175 | 4782500052 | Контроллер "Logik 25" | по запросу | - | |
| 176 | 4142401610 | Манометр МГ63-1/4"-Т(0-16)-2,5 (8/10 бар) | по запросу | - | |
| 176 | 4142402510 | Манометр МГ63-1/4"-Т(0-25)-2,5 (13/15 бар) | по запросу | - | |
| 177 | 4790500315 | Грибок "Аварийный стоп" | по запросу | - | |
| 178 | 4806222315 | Сигнализация "Сеть" | по запросу | - | |
| 179 | 4806222345 | Сигнализация "Авария" | по запросу | - | |
| 180 | 3304.00.25.000 | Плата в сборе | по запросу | - | |
| 192 | 4273000304 | Уплотнитель резиновый самоклеящийся 10х5 | по запросу | - | |
| 193 | 4510200250 | Пенополиуретан ППУ-40-1,2 -25 | по запросу | - | |
| 194 | 4510200300 | Пенополиуретан ППУ-40-1,2-40 | по запросу | - |
